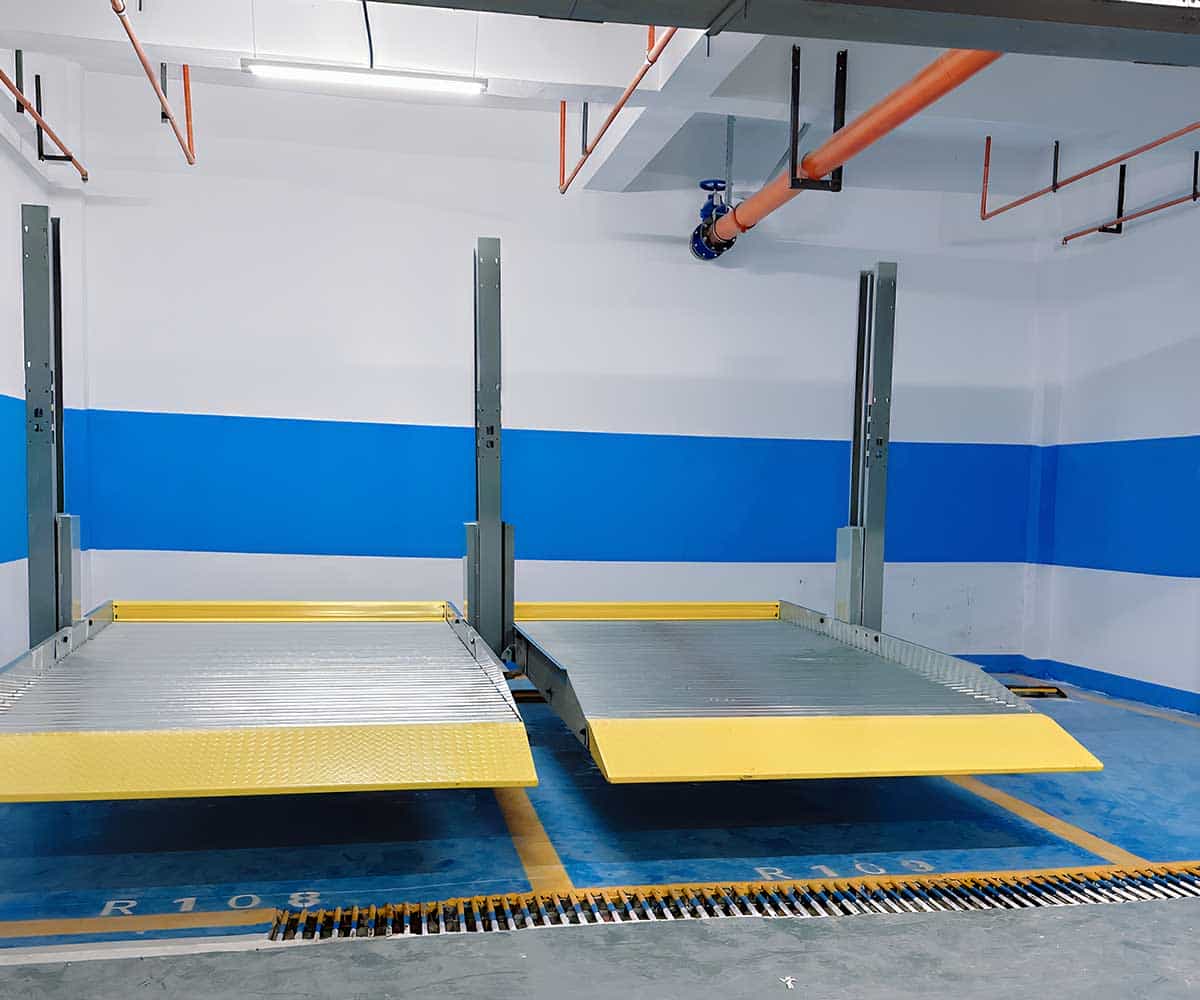

俯仰式停车设备以其通过平台俯仰（倾斜）动作实现车辆上下位移的机理，在空间受限的场地具有较高的车位密度与适配灵活性。合理的规范尺寸不仅关系到设备的可行性与制造成本，更直接影响车辆适配率、运行安全与用户体验。本文围绕俯仰式停车设备的关键尺寸要素进行系统解析，旨在为设计、选型与管理提供参考性思路（具体数值应结合设计规范、场地条件与目标车种进行确定）。

一、体型基准：车辆包络与设计基准车

俯仰式设备的所有尺寸设计应以“设计基准车”为出发点。基准车需考虑：最大车长、车宽（含后视镜）、车高、轴距、前后悬与离地间隙等。当前实际使用的车辆类型差异大，项目初期应据当地车辆分布选择合适的基准车或设置多档基准值，并在平台和通道尺寸上留出相应冗余。通常建议预留至少200–300mm的侧向净距与100–150mm的前后余量，以降低刮蹭风险并方便车辆上下平台时的位姿调整。

二、平台尺寸与承载布局

平台为车辆承载的直接构件，其净有效长度与净有效宽度决定单车位的适配范围。平台净宽应足以容纳基准车轮距并确保轮位稳定，常见设计值通常在2.3–2.6m之间；对于更大车型或提升舒适性可按2.6–2.8m考虑。平台净长一般依据基准车总长加前后余量确定，常见范围为5.0–5.5m。平台承载结构需按照车辆轮载工况布置横向与纵向承力区，并在车轮定位处设置止动与限位装置，保证车辆在俯仰过程中位姿可控。

三、俯仰机构几何与活动包络

俯仰动作涉及平台绕轴转动或组合运动，其最大俯仰角、转轴位置与运动路径会决定设备前后及上方的净空需求。俯仰角度通常取决于进出道口高度差与空间布置，常见角度在10°–40°之间；角度越大，所需前后净距与上方净空越多。设计应绘制平台从最低至最高位的包络曲线，确保在极限动作下无碰撞并满足消防与疏散要求。对旋转或滑移组合机构，应同时考虑横向摆位空间及相邻车位的干涉距离。

四、垂直净空与头部间隙

垂直净空是俯仰式设备设计中的核心指标之一。除平台静止状态下的净高外，须考虑车辆在俯仰过程中最高点与最低点所需的动态净空。通常，平台最低工作面到上层结构的净空需满足基准车高度加上安全裕度（常规裕度为200–300mm），而俯仰过程中车辆上表面可能到达的最高点则需进一步计算并留有防护结构距离。若场地涉及防火层或需通过净高限制，应优先以最苛刻的工况作为校核依据。

五、进出通道与车行空间

车辆进入平台的通道坡度、水平偏差与转弯曲率均影响车辆能否顺畅进出。坑道或导入区的坡度不宜过陡，以保护车辆底盘与防止溜车风险；通常保持较缓的入位坡度并辅以缓冲结构。横向偏差应控制在轮位调节能力范围内，车轮导向装置与导轨位置需保证车辆在驾驶员目视或轻微修正下可准确就位。若设备要求驾驶员下车后离开，通道宽度还需满足人员疏散与辅助救援通行。

六、维护及检修空间

设备不仅要满足运行时尺寸要求，还需留出检修维护的最小操作空间。电机、减速器、油缸等关键部件的拆换、检修需有可及性，通常应在设备外侧或上方预留至少0.6–1.0m的操作通道和吊装空间。此外，检修通道应保证防跌落、防夹伤的安全措施，并便于故障处理时快速进入故障位。

七、耐久与容差设计

制造与安装过程中不可避免存在几何误差，设计时应考虑构件拼装及基础沉降等因素，制定合理的几何容差与预留调节量。例如导轨的垂直度和平行度、公差范围、平台连接节点的可调节螺栓孔位等均应在图纸中明确，以便现场标高校正与动态调节。对关键传动部件的间隙与预紧力也应在技术要求中规定，保证长期运转的稳定性。

八、特殊情形与合规要求

面对SUV、皮卡或电动汽车等特殊车辆，应在平台荷载、轮位布置与电气接口上进行适配。电动汽车电池位置与离地高度可能影响平台下护板与检测设定；因此在选定基准车种时需把EV纳入考虑范围。此外，所有尺寸与防护配置应符合国家与行业相关标准及消防规范，确保设备在规范框架下实现安全运行。

结语

俯仰式停车设备的规范尺寸设计是一项系统工程，需统筹考虑车辆包络、平台构造、俯仰运动几何、净空与通道条件、维护可及性以及制造与安装容差等多方面因素。工程实践中，应以明确的设计基准车与场地约束为依据，通过运动包络分析、应力校核与可维护性评估确保方案的可行性与长期可靠性。建议在方案阶段充分进行多工况模拟与校核，并与规范要求、用户需求及制造能力严格对接，以实现安全、耐用且经济的设备配置。
